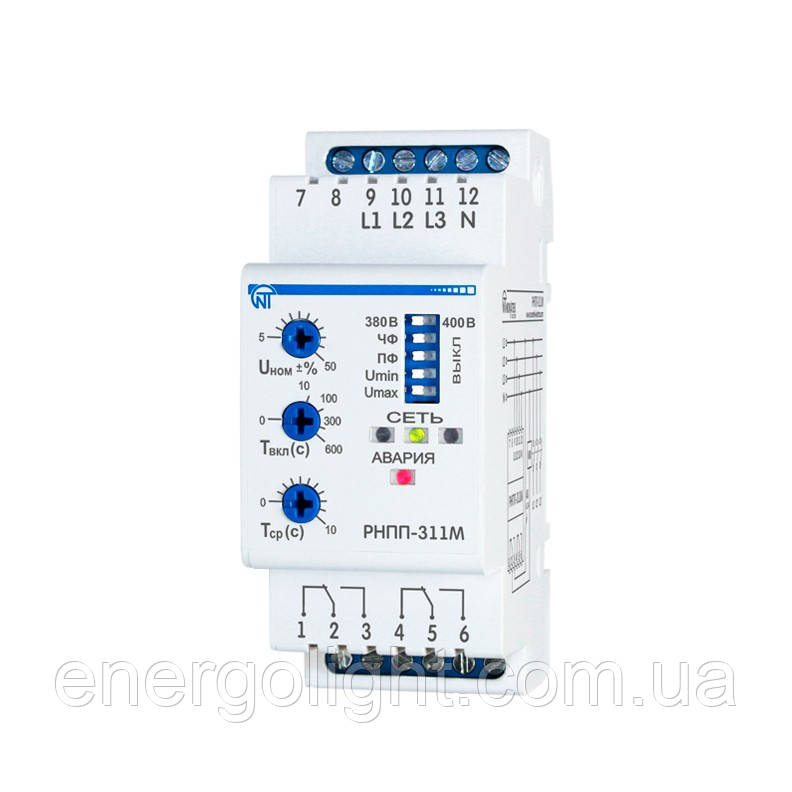

Реле контролю фаз РНПП-311М

Реле РНПП-311М українського виробника «Новатек-Електро» є багатофункціональним пристроєм захисту. Всі необхідні параметри настроюються зручними поворотними ручками на передній панелі.

Ця модель із високою ефективністю може бути використана для захисту холодильної, компресорної, вентиляційної техніки. РНПП-311М — незамінний елемент будь-яких схем АВР, а також схем керування живленням. Прилад займає 2 модулі на DIN-рейці.

Сфера застосування: розширюється завдяки наявності двох незалежних нормально відкритих і нормально закритих груп контактів, що комутують котушки магнітних пускчиків або інших пристроїв із максимальним струмом споживання не більш ніж 5 А. Допускається під'єднання до пристрою зовнішніх малопотужних сигнальних елементів (ламп, дзвінків). Час готовності під час подавання напруги на релі становить 0,2 с

Ідеальне співвідношення ціна/якість/функціональність.

Можливості РНПП-311М

Регулювання:

• порога спрацьовування через U_max/U_min;
• часу повторного вмикання T_вмик;
• часу спрацьовування T_ср;

Перемикачі:

• тип контрольованої мережі 380 В/400 В;
• спрацьовування з чергування фаз ЧФ;
• сраб. за перекісом фаз ПФ;
• спраб. по U_min;
• спраб. по U_max;

А також:

• Зелені світлодіоди наявності напруги на кожній із фаз;
• Червоний світлодіод «ав.відкл» аварії та вимкненого реле;
• Вхідні контакти 380B/400B;
• Вхідні контакти 24B

Є можливість вибору типу контрольованої мережі (380 В або 400 В) за допомогою перемикача (см. «4» на схемі).

А за допомогою перемикачів «5-8» задаються захисні функції, що проявляються в режимах контролю РНПП-311М:

• напруги мережі;
• мінімального/максимального напр;
• мінімального напр;
• максимального напр;
• наявності фаз;
• неправильний чергування та наявність злипання фаз;
• перекоса фаз та в інших режимах.
