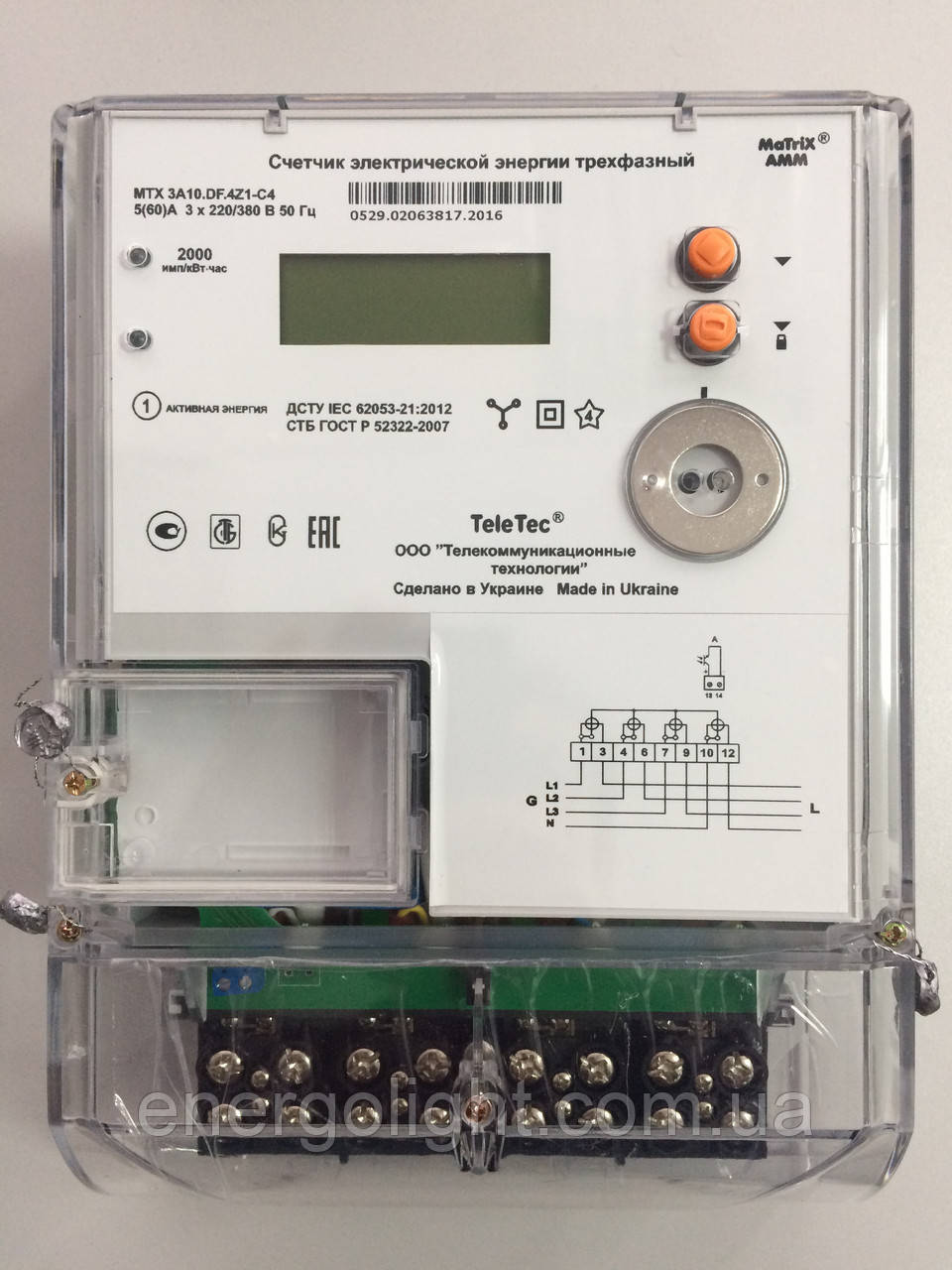

МТХ 3А10.DF.4Z1-CD4, 5(60)А, 3х220/380В, А+, багатоготарифний, датчик магн.

Багатофункціональні трифазні лічильники типу МТХ3 призначені для багатотарифного обліку активної й реактивної енергії у двох напрямках, моніторингу параметрів вимірювальної мережі на об'єктах енергетики, промисловості та комуно-побутовій сфері складі автоматизованих систем технічного та комерційного обліку (АСКУЕ) й окремо (в лічильник встановлено годинник реального часу з живленням від батареї).

Лічильники МТХ3 розроблені з урахуванням найсучасніших тенденцій у створенні засобів вимірювальної техніки.

Лічильники мають широкі комунікаційні можливості. Параметризація лічильника та локальне збирання даних може здійснюватися  через оптичний порт за безпосереднього доступу до лічильника та дистанційно за каналами зв'язку АСКУЕ.

Лічильники МТХ3 обладнані електричним телеметричним виходом, який може використовуватися для періодичного поверання.

Для організації обміну даними в складі комплексу АСКУЕ лічильники МТХ3 можуть бути обладнані комунікаційним радіомодулем стандарту  IEEE 802.15.4 (ZigBee) або модулем зв'язку через мережу 220/380 В  Teletec PLC:

• Радіомодуль стандарту  IEEE 802.15.4 забезпечує обмін даними зі швидкістю до 9600 бод у смузі частот 2.4 ГГц за потужності передавання не вище ніж 2 мВт.
• Teletec PLC модуль розроблений із використанням технології SFSK, що забезпечує перешкодостійкий зв'язок зі швидкістю до 1000 бод на відстані до 750 м.

Обидва типи комунікаційних модулів забезпечують підтримку режиму ретрансляції до 16  рівнів.

Ці підсумкові накопичувальні регістри, й інша статистична розрахунка інформація зберігається в енергонезалежній пам'яті. Час зберігання даних у разі вимкнення напруги (ланцюжків живлення) не менш ніж 10 років.

Глибина зберігання даних:

• Одереві зрізи загальні та за тарифами    -  60 діб;
• Добові зрізи загальні та за тарифами          -  6 мес.;
• Місячні зрізи на тарифах                    -  4 роки.

Лічильники залежно від виконання забезпечують вимірювання, записування та зберігання, індикацію на ЖКИ та виведення за інтерфейсними каналами таких величин:

• кількість електричної енергії за тарифними зонами, яка пройшла через лічильник і загальна сумарна енергія;
• кількість реактивної енергії у двох напрямках за тарифними зонами, яка пройшла через лічильник і сумарну енергію;
• загальні та пофазні значення потужності як активної, так і реактивної енергії;
• значення всіх типів енергій за попередній і поточний розрахунковий періоди;
• інформація про якість електроенергії;
• час, дата та версія програмного забезпечення процесора

Тарифікаційна таблиця лічильників містить:

• дванадцять сезонів;
• чотири тарифи
• блоковий тариф;
• 28 спеціальних днів (святкові, вихідні, спеціальні).

Для усунення несанкціонованого доступу до оптичного порту лічильника передбачений його механічний захист і пломбування. Прозора кришка клемника лічильника дає змогу забезпечити легкий контроль правильності та стану під'єднання. Корпус лічильників МТХ3 зроблений із полікарбонату та призначений для експлуатації в жорстких умовах і відповідає IP51. За наявності хоча б одного (лінійного або фазного) напруги лічильник зберігає працездатність за температури -40 °C+60 °C
(Крапка прямого увімкнення відповідає СОУ–Н МПЕ 40.1.35.110:2005).

Міжповерковий інтервал — 16 років.
Гарантійний термін — 36 міс.
