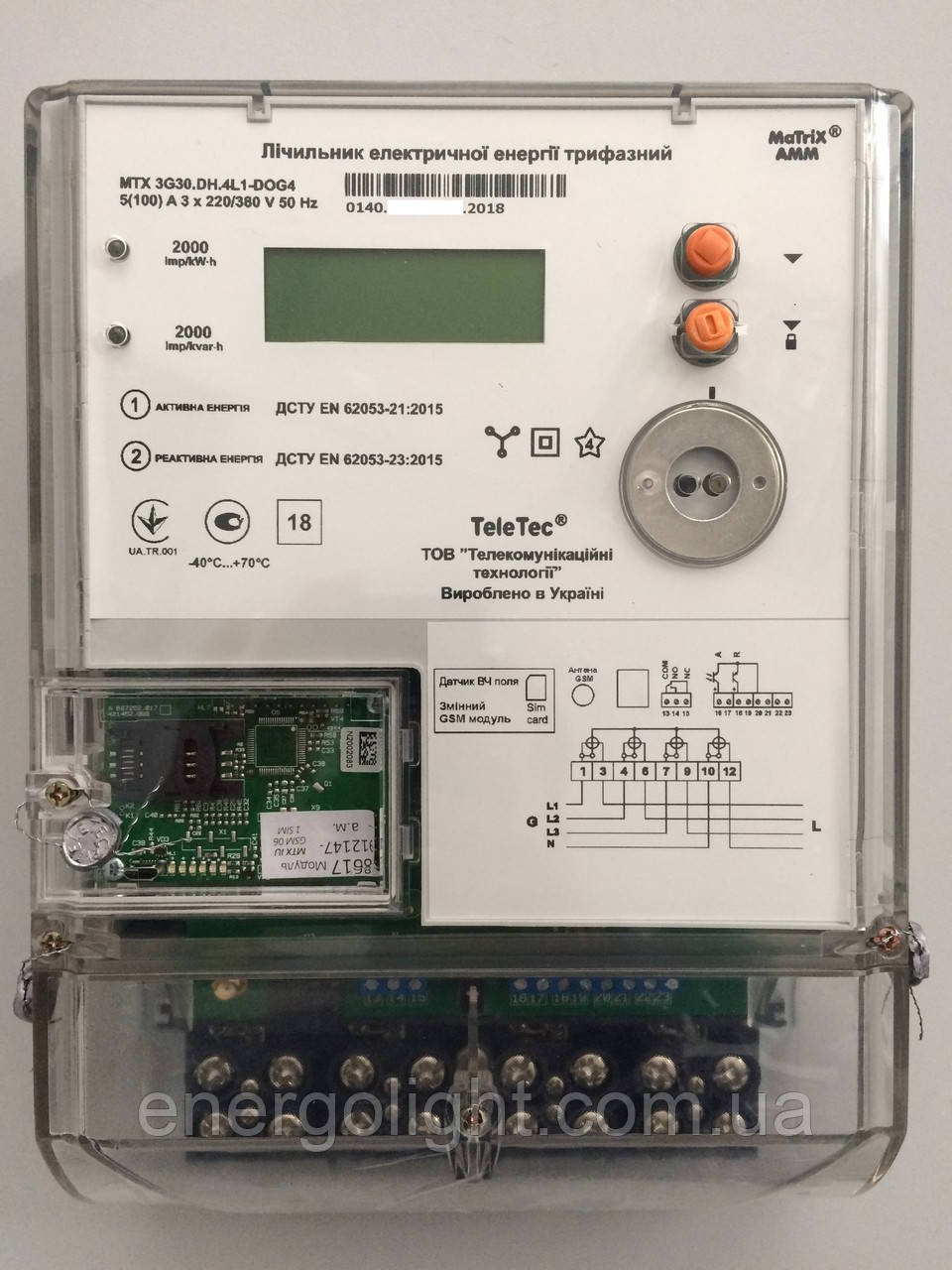

Лічильник МТХ 3G30.DH.4L1-DOG4, 5(100)А, 3х220/380В,GSM, GPRS, датчик магн.поля, реле вкл/викл навантаження

Багатофункціональні трифазні лічильники типу МТХ3 призначені для багатотарифного обліку активної і реактивної енергії в двох напрямках, моніторингу параметрів вимірювальної мережі на об'єктах енергетики, промисловості і комунально-побутовій сфері в складі автоматизованих системах технічного та комерційного обліку (АСКОЕ) і окремо (в лічильник встановлено годинник реального часу з живленням від батареї).

Лічильники МТХ3 розроблені з урахуванням найсучасніших тенденцій у створенні засобів вимірювальної техніки.

Лічильники володіють широкими комунікаційними можливостями. Параметризація лічильника і локальний збір даних може здійснюватися через оптичний порт при безпосередньому доступі до лічильника і дистанційно по каналах зв'язку АСКОЕ.

Лічильники МТХ3 обладнані електричним телеметричним виходом, який може використовуватися для періодичної повірки.

Для організації обміну даними в складі комплексу АСКОЕ лічильники МТХ3 можуть бути обладнані комунікаційним радіомодулем стандарту IEEE 802.15.4 (ZigBee) або модулем зв'язку по мережі 220/380В Teletec PLC:

• Радіомодуль стандарту IEEE 802.15.4 забезпечує обмін даними з швидкістю до 9600 бод в смузі частот 2.4 Ггц при потужності передачі не вище 2мВт.
• Teletec PLC модуль розроблений з використанням технології SFSK, забезпечує помехоустойчивую зв'язок зі швидкістю до 1000 бод на відстані до 750 м.

Обидва типи комунікаційних модулів забезпечують підтримку режиму ретрансляції до 16 рівнів.

Дані підсумкових накопичувальних регістрів, та інша статистична розрахункова інформація зберігається в енергонезалежній пам'яті. Час зберігання даних при відключенні напруги (ланцюгів живлення) не менше 10 років.

Глибина зберігання даних:

• Півгодинні зрізи загальні та за тарифами - 60 діб;
• Добові зрізи загальні та за тарифами - 6 міс.;
• Місячні зрізи за тарифами - 4 роки.

Лічильники, залежно від виконання забезпечують вимірювання, запису та зберігання, індикацію на РКІ і висновок з інтерфейсним каналах наступних величин:

• кількість електричної енергії за тарифними зонами, яка пройшла через лічильник і загальна сумарна енергія;
• кількість реактивної енергії в двох напрямках по тарифних зонах, яка пройшла через лічильник і сумарна енергія;
• общие и пофазные значения мощности как активной, так и реактивной энергии;
• значения всех видов энергий за предыдущий и текущий расчетный периоды;
• информация о качестве электроэнергии;
• время, дата и версия программного обеспечения процессора

Тарификационная таблица счетчиков включает:

• двенадцать сезонов;
• четыре тарифа
• блочный тариф;
• 28 специальных дней (праздничные, выходные, специальные).

Для исключения несанкционированного доступа к оптическому порту счетчика предусмотрена его механическая защита и пломбировка. Прозрачная крышка клеммника счетчика позволяет обеспечить легкий контроль правильности и состояния подключения. Корпус счетчиков МТХ3 сделан из поликарбоната и предназначен для эксплуатации в жестких условиях и соответствует IP51. При наличие хотя бы одного (линейного или фазного) напряжения счетчик сохраняет работоспособность при температуре -40ºС+60ºС
(Счетчик прямого включения соответствует СОУ–Н МПЕ 40.1.35.110:2005).

Межповерочный интервал - 16 лет.
Гарантийный термин - 36 мес.
